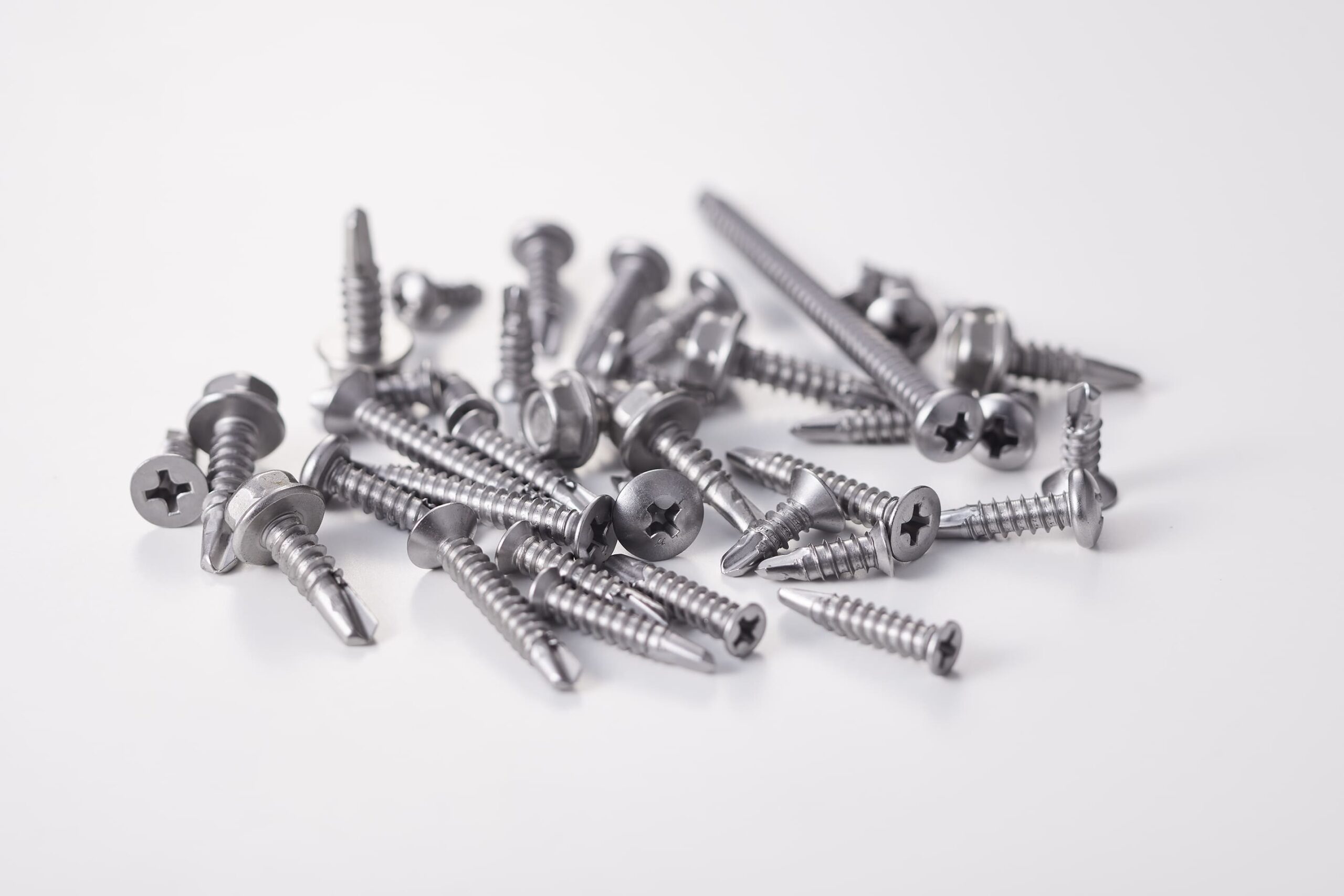

EXCEL One（エクセル ワン）

カタログダウンロード PDF

高性能セルフドリリングスクリューシリーズ

ねじ先端部がドリル形状のタッピンねじで、下穴あけ・タップ立て・締結の３工程を単一化できるドリルねじです。EXCEL One（エクセル ワン）は、丸ヱム製作所の製品ラインナップに加わった低推力型のドリルねじで、お客様の施工時における負担軽減/作業時間短縮を目的に開発された製品です。

　
　　

特長

  • 下穴あけ・タップ立て・締結の工程単一化
  • 小さな推力で、打ち込み作業の負担軽減
  • 食いつきの良いシャープな切れ味で、作業効率改善
  • 特殊パシベート処理により高耐食性を実現

エクセル－F プレス加工

先端形状の改良により、低推力での打ち込みを可能にしました。

製品形状

PAN



イラスト：PAN



単位：mm

呼び径 頭径 頭高さ 十字ビット
d dk k
3.5 7.2 2.8 #2
4 8.0 2.8 #2
5 9.3 3.2 #2

なべ



イラスト：なべ



単位：mm

呼び径 頭径 頭高さ 十字ビット
d dk k
4 7.0 2.6 #2

トラス



イラスト：トラス



単位：mm

呼び径 頭径 頭高さ 十字ビット
d dk k
4 9.4 2.5 #2

皿



イラスト：皿



単位：mm

呼び径 頭径 頭高さ 十字ビット
d dk k
3.5 7.0 2.0 #2
4 8.0 2.3 #2
4 6.0 1.4 #2
4 7.0 1.9 #2
5 10.0 2.8 #2

サイズ表

材質 : 鋼板用

SUS 410（マルテンサイト系ステンレス）
表面処理：EP（エクセレントパシベート）処理



SUS 410　EXCEL One

鋼板用（材質：マルテンサイト系ステンレス）

呼び
径		 呼び
長さ		 適用板厚 頭部形状
(+)
ＰＡＮ		 (+)
皿		 (+)
皿 Ｄ6		 (+)
皿 Ｄ７		 (+)
トラス
4 10 1.6～2.3 ● ●
4 13 1.6～2.3 ● ● ● ●
4 16 1.6～3.2 ● ● ● ●
4 19 1.6～3.2 ● ● ● ●
4 25 1.6～3.2 ● ● ● ●
4 30 1.6～3.2 ●
4 35 1.6～3.2 ●
4 40 1.6～3.2 ●

●は標準在庫品です。その他のサイズは営業担当までお問い合わせください

SUS 410　EXCEL One（細目）

鋼板用（材質：マルテンサイト系ステンレス）

呼び
径		 呼び
長さ		 適用板厚 頭部形状
(+)
ＰＡＮ		 (+)
皿 Ｄ6		 (+)
皿 Ｄ７
4 13 1.6～3.2 ● ● ●
4 16 1.6～3.2 ● ● ●
4 19 1.6～3.2 ● ● ●

●は標準在庫品です。その他のサイズは営業担当までお問い合わせください



　

使用上の注意

  • 締結物に適したねじをご使用下さい。
  • 適用板厚を参照の上、ご使用下さい。
  • 回転中のねじ及び切屑の排出部に、手や顔を近づけないでください。
  • 締付け直後のねじは、非常に熱くなっていますので触れないでください。
  • 締め付けには、インパクトドライバーを使用しないで下さい。
  • 過酷腐食環境下での使用においては、遅れ破壊が発生する可能性がありますので、使用環境については十分ご注意ください。
