PRODUCTS
製品情報

MS(マリンステンレス)-270

カタログダウンロード PDF

耐海水性・耐酸性・高強度ステンレスねじ

海水淡水化装置や海洋構造物あるいは、食品機械等の塩害に対して、更には、温水プールや浄化槽等の塩素雰囲気の中で、数々のステンレス鋼が採用されてきました。しかし従来のステンレス鋼では海水等の塩化物イオンを含む溶液中や塩素雰囲気の中では局部腐食を起こしやすく、使用が限定されるか頻繁なメンテナンスが必要とされてきました。
MS-270はSUS316や二相鋼よりも優れた耐塩化物腐食特性・応力腐食割れ抵抗を有するオーステナイト系ステンレス鋼です。また、高Cr、高Niにモリブデン、窒素と銅を加える事により、飛躍的に耐食性を向上させた特別なステンレス鋼で、耐塩化物腐食以外にも耐酸性にも優れています。
MS-270でメンテナンスフリーの実現が可能となります。




マリンステンレスは日鉄ステンレス(株)開発鋼種のNSSC 270Rです。

マリンステンレスの製品は頭部に 「S」のマークが目印です。

特長

  • 優れた耐海水性…海水に対して優れた耐食性を発揮
  • 強度…常温における引っ張り強さ、耐力はSUS304、SUS316と同等
  • 良好な耐酸性…硫酸、塩酸、有機酸にも良好な耐食性
  • 応力腐食割れ抵抗…塩化物に対しても応力腐食割れ抵抗を発揮

アプリケーション例

塩害
海中(漁礁、マリン関係)
防蝕業界(湾岸防食)
食塩(食品機械)
塩素雰囲気
プール(プール本体・温水プール構造物)
貯水・浄水(浄水器・ポンプ・浄化槽・貯水タンク)
トンネル補修工事(トンネル内工事金物)
沖縄・塩害地域(構造物全般)

化学成分

単位:[質量%]

MS-
270
C Si Mn P S Ni Cr Mo Cu N
≦0.02 ≦0.80 ≦1.00 ≦0.030 ≦0.015 22.00~23.50 19.00~21.00 5.50~6.50 0.50~1.00 ≦0.050

機械的性質

MS-270 SUS316L SUSXM7
0.2% 耐力 引張強さ せん断強さ 0.2% 耐力 引張強さ せん断強さ 0.2% 耐力 引張強さ せん断強さ
[N/mm2] [N/mm2] [N/mm2] [N/mm2] [N/mm2] [N/mm2] [N/mm2] [N/mm2] [N/mm2]
620 750 510 600 720 500 530 630 450

※この試験データは参考値です。保証値ではありません。
実際の使用の際は、必ず実験の上、使用してください。

耐食性

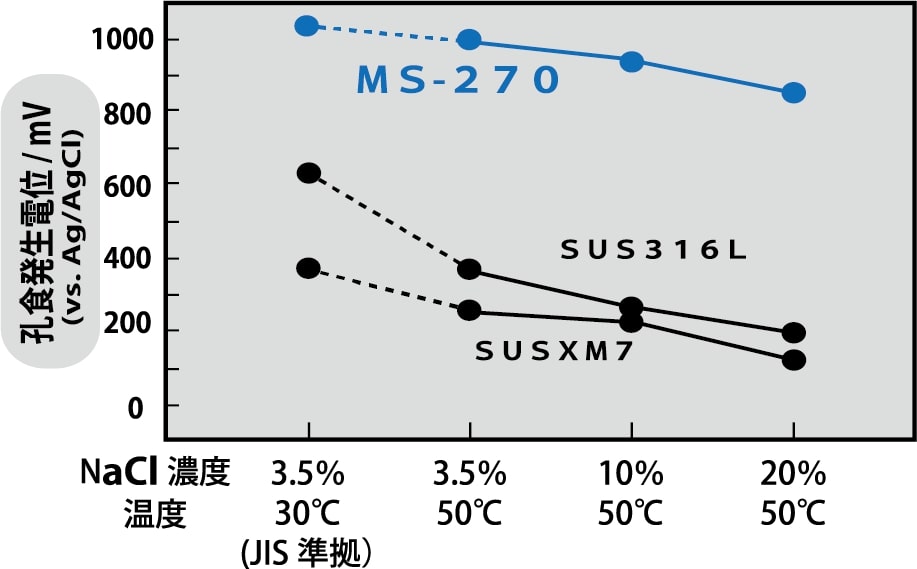

■孔食発生電位
(JIS G 0577 溶液3.5% Nacl Ar脱気30℃)

※孔食…特定の場所に集中して腐食孔が生じる、
ステンレス鋼の銹の形態の一つです。

塩素ガス試験

試験方法

【1】ガラス製容器(22リットル)に水4リットルを入れ、塩素薬剤※を投入する
【2】中仕切(穴あき)を入れ、上部に試料を乗せ、蓋で密閉する。
【3】1日1回、観察と同時に空気入れ替えを行う。





※浄化槽用 有機塩素薬剤
【主成分】トリクロロイソシアヌール酸
【溶解度】有効塩素 0.7g/H2O100g(25℃)

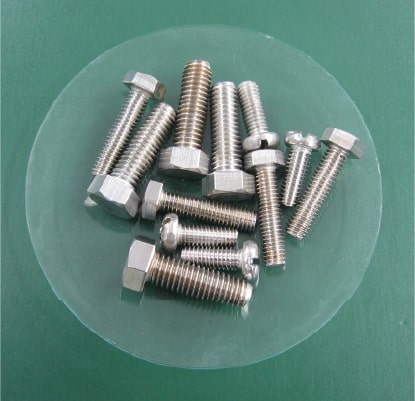

1,000時間経過後

MS-270
SUS316L
SUS304系

腐食性

塩化物環境での耐局部腐食性に優れる

図:腐食性



使用上の注意

  • ねじ締結以外の目的には使わないでください。
  • 締付けには、インパクトドライバーを使用しないで下さい。
  • 使用に際しては実際に実験を行い、本数、せん断荷重等については安全率を考慮の上、設計してください。
