FASNY®つまみねじ

カタログダウンロード PDF

高強度エンジニアリングプラスチックねじ

つまみねじは、化粧ねじや手締めねじなどとも呼ばれる、手で締め付けることが出来る手回しのねじです。ねじを脱着することの多い蓋や、スライドラックの位置調整などに使用されます。

FASNY®はガラス繊維と特殊ポリアミド系樹脂の複合材を素材として、高強度を目的として開発した樹脂ねじです。FASNY®つまみねじは、GFRTP製の高強度を活かした、ワンピース構造になります。

　
　　

特長

  • 軽量約1/5　※鉄のねじと比較した場合
  • 引張強度約2倍　※ポリカーボネートねじと比較した場合
  • 磁性を帯びない。
  • 疲労・クリープ特性に優れる。
  • 高耐性
  • 量産性に優れたワンピース構造

使用例

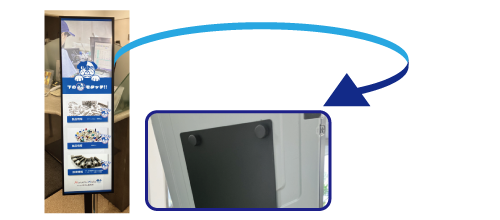

【デジタルサイネージのモニター固定に使用】

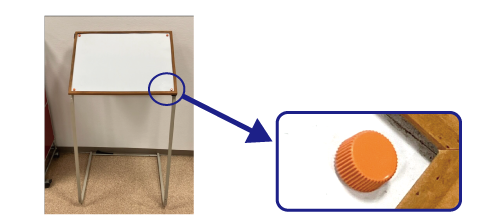

【ボードの取り付けに使用】

　※FASNY®つまみねじは別注色での対応も可能です。

【キッチンスライドラックの位置調整に使用】





【供給機のレール幅調整に使用】



機械的性質

製品

よび径
M3 M4 M5
項 目 引張破断荷重
N(kgf)		 652
(67)		 1192
(122)		 1916
(196)



材料

樹脂材質
PA6
(GF0%)		 PA66
(GF0%)		 PAMXD6
(GF0%)		 Reny
(GF0%)		 Reny
(GF30%)		 Reny
(GF50%)
項 目 吸水率 6.5% 5.7% 3.1% 3.0% 2.0% 1.5%
引張強さ
[N/mm2]		 61.8 76.5 99.0 82.9 202.0 285.0

サイズ表

画像：図面
●頭部形状・寸法は、M3、M4、M5　全て統一形状・寸法となります



ホワイト ブラック ベージュ
M3 M4 M5 M3 M4 M5 M3 M4 M5
6 ● ● ● ● ● ● ●
8 ● ● ● ● ● ● ●
10 ● ● ● ● ● ● ● ● ●
12 ● ● ● ● ● ●
15 ● ● ● ● ● ● ● ●

※任意のサイズをクリックすると直販サイト（ねじ屋ドットコム）に移動します

レニー™とは

ガラス繊維や無機フィラーなどで強化されたレニー™は、エンジニアリングプラスチックの中で高い強度・剛性を有しています。また、荷重たわみ温度が高く、高温での強度・弾性率が高いため、金属代替材料として強い力の掛かる構造部品などに最も適した材料です。自動車等輸送機部品、一般機械、電気・電子部品、レジャー・スポーツ用品、土木建築用部材等、様々な分野でレニー™が使用され、着実に実績を積み重ねています。

高強度エンジニアリングプラスチックねじFASNY®は、原材料にグローバルポリアセタール社のレニー™を採用しております。

　

使用上の注意

  • ねじ締結以外の目的で使わないで下さい。
  • ねじの性能を損なうような後加工(機械加工、再熱処理、再表面処理)は、絶対にしないで下さい。
  • 衝撃が加わる場所には使用しないで下さい。
  • FASNY®つまみねじは「樹脂ねじ」です。使用に際しては実際に実験を行い、本数、せん断荷重等については安全率を考慮の上、
    設計して下さい。
  • 各種データは参考値であり保証値ではありません。
  • 製品ロットにより色のばらつきがあります。
  • 樹脂製品の製法上、製品に黒点が入ることがあります。
  • 品質向上のため、仕様の一部を予告なく変更することがあります。予めご了承ください。
